3D 打印耗材干燥误区！干燥标准

3D打印耗材干燥误区与干燥标准：全面解析与注意事项

在3D打印领域，耗材的选择和保养是影响打印质量的重要因素之一。特别是对于需要干燥的耗材，正确的干燥方法对打印效果至关重要。许多3D打印爱好者和专业人员在干燥耗材时常常犯一些常见的误区，导致打印质量的下降或耗材的损坏。本文将详细探讨3D打印耗材干燥的误区与干燥标准，并为用户提供全面的指导，帮助提高打印成功率和材料的使用寿命。

一、为什么3D打印耗材需要干燥？

3D打印耗材，如PLA、ABS、尼龙等，往往是由塑料或其他聚合物材料制成的，这些材料在储存过程中极易吸湿。湿气的存在不仅会影响材料的物理性质，还可能影响打印过程中的稳定性。例如，湿气会导致材料变得脆弱，影响其熔融性，从而影响打印效果，甚至可能导致堵头、层间附着不良等问题。因此，及时干燥耗材，去除其水分，是保证打印质量的重要步骤。

二、常见的3D打印耗材干燥误区

1. 过度干燥

许多人在干燥耗材时，过度加热可能导致材料的分子结构发生变化，尤其是一些热敏感材料，如ABS和尼龙，过高的温度可能引起熔点降低，甚至材料退化。因此，干燥温度和时间需要严格控制。

2. 干燥方法不当

一些用户选择使用烤箱或家用电器进行干燥，但由于温度控制不精准或热空气分布不均匀，可能会导致耗材局部过热，导致损坏。理想的干燥方式应该是使用专用的干燥箱，或者通过真空干燥器去除水分。

3. 忽视耗材的包装

很多人忽视了耗材在包装上的重要性。尽管耗材经过干燥处理，但如果包装不当，空气中的水分很容易再次侵入，导致干燥效果的丧失。因此，使用干燥袋或真空包装袋储存耗材，是防止湿气侵入的有效方式。

4. 低温干燥时间不足

在干燥过程中，很多人使用较低温度进行长时间干燥，但忽视了温度的重要性。某些材料需要高温来加速水分的挥发，而低温长时间的干燥可能并不足以达到理想的效果。

5. 没有根据材料种类调整干燥参数

不同种类的3D打印耗材，其最佳干燥温度和时间是不同的。没有根据材料的特性调整干燥参数，可能会导致某些材料的干燥效果不佳，甚至出现性能下降。

三、3D打印耗材干燥的标准与方法

1. PLA（聚乳酸）干燥标准

PLA是最常见的3D打印耗材之一，其吸湿性相对较低，但长时间存放或储存不当，仍可能吸收空气中的水分。建议将PLA的干燥温度设置在40-45摄氏度之间，干燥时间一般为4-6小时。在干燥过程中，不要超过50摄氏度，以免材料熔融性下降。

2. ABS（丙烯腈-丁二烯-苯乙烯共聚物）干燥标准

ABS材料较为容易吸湿，因此干燥尤为重要。ABS的最佳干燥温度为65-70摄氏度，干燥时间可以设置为4-6小时。需要注意的是，过高的温度可能会使ABS变形，因此需特别控制干燥温度。

3. 尼龙干燥标准

尼龙吸水性较强，一旦吸湿，打印过程中的问题将十分明显。尼龙的干燥温度应设置在70-80摄氏度之间，干燥时间建议为6-8小时。高温有助于去除尼龙中的水分，并恢复其原有性能。

4. TPU（热塑性聚氨酯）干燥标准

TPU材料弹性好，适合做一些柔性打印项目。由于TPU的吸湿性相对较低，干燥温度应设置在45-50摄氏度，时间控制在4-6小时之间。避免过高的温度，否则会影响其弹性。

5. PETG干燥标准

PETG材料相对较为稳定，但在储存过程中同样可能受到湿气影响。干燥温度建议设置在60-65摄氏度，干燥时间为4-6小时。温度过高会导致PETG材料的形态变化，因此要特别注意。

四、干燥耗材时的注意事项

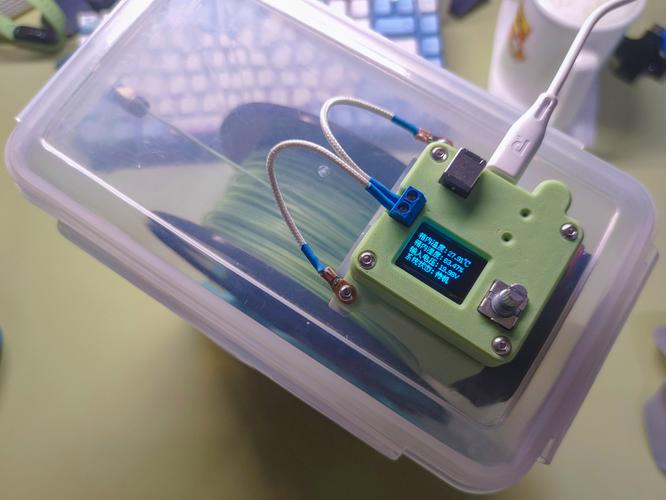

1. 选择合适的干燥设备

使用专业的干燥设备，如3D打印耗材干燥箱，可以更精准地控制温度和湿度，避免因温度过高或过低造成耗材损坏。尽量避免使用家用烤箱，因为它们的温度不稳定。

2. 避免湿气暴露

在每次干燥完成后，应立即将耗材重新包装并存放在干燥环境中，最好使用真空包装袋或干燥剂包裹，防止湿气重新侵入。

3. 定期检查干燥效果

即使耗材经过干燥处理，也应定期检查其干燥状态。特别是长期未使用的耗材，应提前进行干燥处理，以确保其性能不受影响。

五、总结

3D打印耗材的干燥是保证打印质量的关键步骤。通过了解和避免常见的干燥误区，按照正确的干燥标准进行操作，可以有效地提高打印效果，延长耗材的使用寿命。根据不同材料的特性调整干燥温度和时间，配合合适的干燥设备和包装，才能充分发挥3D打印耗材的最佳性能，确保每一次打印都能达到理想的效果。
